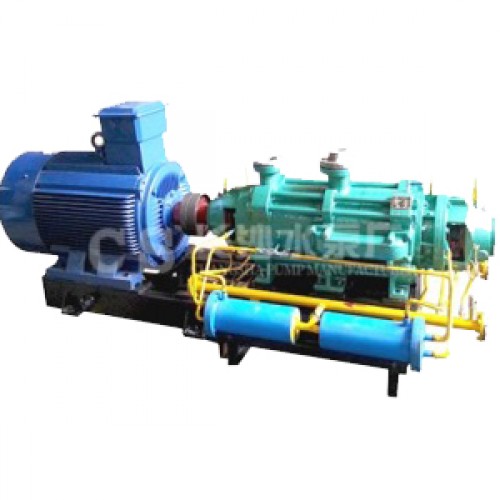

ZPDG型自平衡锅炉给水泵结构特点及性能参数简介
ZPDG型自平衡多级锅炉给水泵概述：
ZPDG型高效自平衡锅炉给水泵泵是我公司为了满足用户的需要，以及加速国内高压多级泵的技术发展，我公司采用了多家国外同行生产产品的先进技术，结合本公司多年设计经验，使用国家推荐的高效节能水力模型，依据API610标准研究开发的高效高压多级离心泵产品。该产品在国际行业内处于技术领先地位。具有高效区间宽、性能范围广、耐汽蚀性能好、使用寿命长、运转安全平稳、噪音低、易损件少、安装检修方便等优点。使得该产品的可靠性得到了极大的提高，无故障运行时间是普通泵的3倍以上，用户维护成本大大降低，从而降低泵的寿命周期内成本。
ZPDG型自平衡多级锅炉给水泵结构特点：
ZPDG型高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用了平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
由于无平衡装置，既无平衡盘的摩擦损失又无平衡环的回流损失，所以水泵整体效率比同类其他多级泵提高了5-14%，同时也彻底解决了因平衡装置失效而导致的平衡盘和平衡盘座的磨损或转子咬死等各种故障，不仅延长了水泵的使用寿命，而且间接降低了维护成本。多年的用户使用反馈及现场运行证明，该产品的使用性能已经达到了国际同类产品中的先进水平。
ZPDG型自平衡多级锅炉给水泵适用工况：
ZPDG型自平衡多级泵主要用于输送不含固体颗粒、温度为-20℃~105℃的清水或物理化学性质类似于清水的液体。适用于高、中、低压给水用。也可通过改变水泵材质(或过流部件材质)、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料（固体颗粒不大于2%，粒度小于1mm，介质固体浓度小于5%wt。）的介质等。
ZPDG型自平衡多级锅炉给水泵设计标准：
符合API610 8th /API610 9th /API610 10th 标准设计
密封系统按照API682第二版设计
ZPDG型自平衡多级锅炉给水泵参数范围：
最大流量Qmax=850m3/h
最大扬程Hmax=1800m
运行温度t≤210℃
最大转速nmax=2950rpm
ZPDG型自平衡多级锅炉给水泵型号说明：
ZPDG25-50×3
ZPDG-单吸、多级锅炉给水泵
25-流量(m3/h)
50-泵单级扬程(m)
3-泵级数
40ZPDGⅠ40×3
40-泵进口口径(mm)
ZPDG-自平衡单吸、多级锅炉给水泵
40-泵单级扬程(m)
3-泵级数
ZPDG型自平衡多级锅炉给水泵结构型式：
泵的吸入口、吐出口均垂直向上，转子轴向力由自平衡装置以及轴承平衡。轴封可为填料密封，也可为机械密封。转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。
ZPDG型自平衡多级锅炉给水泵旋转方向：
从电机端看，泵为顺时针方向旋转。
ZPDG型自平衡多级锅炉给水泵主要零件材质：
基础材质：泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。用户根据具体使用情况需求，可选材质有灰铁、球铁、304、316、317L、904L、CD4等各种材质。
ZPDG型自平衡多级锅炉给水泵成套范围：
成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。
