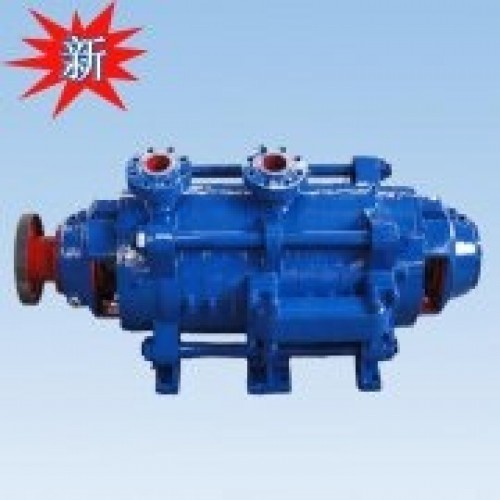

ZPDG型自平衡多级锅炉给水泵概述：

       ZPDG型高效自平衡泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品;在行业内居于技术领先地位。具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
       高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，、是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。多年的运行证明，该产品性能达到国际同类产品的先进水平。

　　供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。材质有HT200、QT600、304、304L、316L、317L、904L、CD4等各种材质可供用户选。

　　符合API610 8th /API610 9th /API610 10th 标准设计

　　密封系统按照API682第二版设计

ZPDG型自平衡多级锅炉给水泵参数范围：

　　最大流量Qmax=850m3/h

　　最大扬程Hmax=1800m

　　运行温度t≤210℃

　　最大转速nmax=2950rpm

ZPDG型自平衡多级锅炉给水泵型号说明：

　　ZPDG25-50×3

　　ZPDG-单吸、多级锅炉给水泵

　　25-流量(m3/h)

　　50-泵单级扬程(m)

　　3-泵级数

　　40ZPDGⅠ40×3

　　40-泵进口口径(mm)

　　ZPDG-自平衡单吸、多级锅炉给水泵

　　40-泵单级扬程(m)

　　3-泵级数

ZPDG型自平衡多级锅炉给水泵结构型式：

　　泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。轴封可为填料密封，也可为机械密封。转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。

ZPDG型自平衡多级锅炉给水泵旋转方向：

　　从电机端看，泵为顺时针方向旋转。

ZPDG型自平衡多级锅炉给水泵主要零件材质：

　　泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

ZPDG型自平衡多级锅炉给水泵成套范围：

　　成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。
