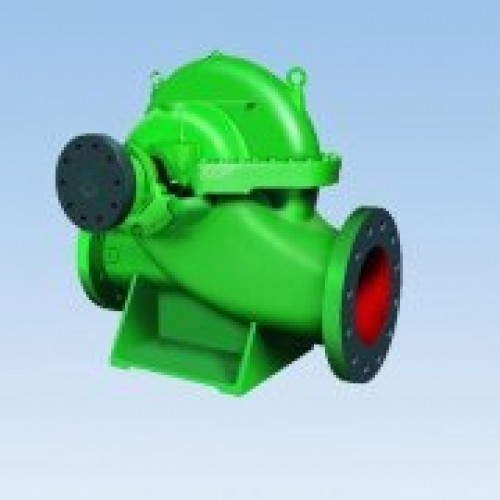

       SH大流量中开双吸泵系卧式单级双吸泵壳水平中开式离心泵，供输送清水及物理化学性质类似于水的液体及轻腐蚀液体（液体高温度不超过80℃）。适合工厂、矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。48SH-22型大型双吸中开泵还可作热电站循环泵用。SM、SF、SY型泵均是在S型泵基础上通过改变材质、密封、结构等措施而形成的分别适应于输送多泥砂水质或有耐磨要求、耐腐蚀要求或油类等介质。

SH型单级双吸中开泵结构说明：

　　   SH型单级双吸中开泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。

　　SH型农田灌溉水泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其馀多为铸铁制成。

　　泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。

　　叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。

　　泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。

SH型单级双吸中开泵参数范围：

　　流量(Q):160—18000m3/h

　　扬程(H):12—125m

SH型单级双吸中开泵型号意义：

　　6-SH-6-A

　　6-泵的进口直径为6寸

　　SH-卧式单级双吸清水中开泵

　　6-泵的比转速的1/10取整

　　A-叶轮外径切割代号

SH型中开泵装配、拆卸与安装:

　　装配与拆卸

　　1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

　　2、将转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

　　3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

　　装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。

　　安装

　　1 、检査水泵和电动机应无损坏。

　　2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
