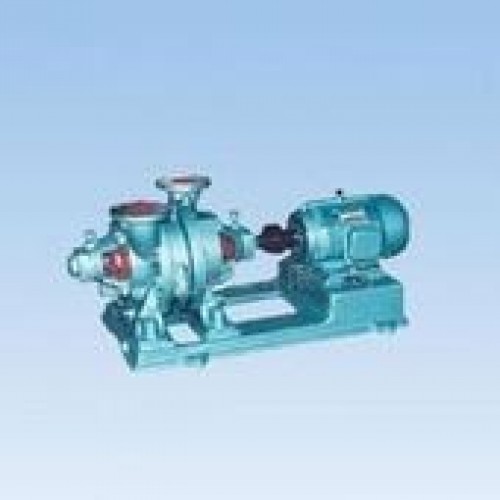

SZ型水环式真空泵的概述：
SZ水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性，不溶于水，不含有固体颗粒的气体，以便在密封系统中形成一定的真空度，常用于真空蒸发、真空浓缩、真空干燥、真空抽滤，真空送料等工艺过程。但吸入气体允许混有少量液体它被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。 由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以SZ型水环式真空泵应用更加广泛。
SZ型有SZ-1、SZ-2、 SZ-3及 SZ-4四种规格，SZ型水环式真空泵所形成的最大真空度分别在86~95%之间。SZ-1及 SZ-2所能形成的最大压力为1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配电动机功率容许下的最大压力为1.5公斤/厘米2，若增加电动机功率，最大压力为2.1公斤/厘米2(泵型意义：如SZ-1、S-水环式、Z-真空泵，1-泵的序号)。
SZ型水环式真空泵的型号意义：
SZ型水环式真空泵的性能参数表：
| 型号 | 真空最大吸气量（m3/min） | 电机功率（KW） | 转速 | 水耗量 | 最大真空度（mmHg） | 最大压力 kg/m3 |
||||
| 当真空度为 | ||||||||||
| SZ-1 | 1.5 | 0.64 | 0.4 | 0.12 | - | 4 | 1440 | 10 | -640 | 1 |
| SZ-2 | 3.4 | 1.65 | 0.95 | 0.25 | - | 7.5 | 1450 | 30 | -660 | 1.4 |
| SZ-3 | 11.5 | 6.8 | 3.6 | 1.5 | 0.5 | 22 | 970 | 70 | -700 | 2.1 |
| SZ-4 | 27 | 17.6 | 11 | 3 | 3 | 70 | 740 | 100 | -710 | 2.1 |
SZ型水环式真空泵的工作原理：
如图一所示，叶轮①偏心地装在SZ型水环式真空泵体②内，起动时向泵内注入一定高度的水， 因此当叶片轮旋转时，水受离心力的作用而在SZ真空泵壁上形成-旋转水环③，水环上部内表面与轮毂相切，沿箭头主向旋转，在前半转的过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间形成空间并逐渐扩大，这样就在吸气口吸入空气;在后半转的过程中，水环的内表面渐渐与轮毂靠近，叶片间的空间容积随着缩小，叶片间的空气因此被压缩而排出。
如此SZ型水环式真空泵叶轮每转动一周，叶片间的空间容积改变一次，每个叶片间的水好像活塞一样往复一次，SZ型水环式真空泵就连续不断地抽吸气体。
由于在工作中，水会发热，同时一部分水会和气体一起被排走，因此SZ型水环式真空泵在工作中，泵中必须不断地供给冷水，以冷却和补充泵内消耗的水。供给的冷水以15℃为宜。
当SZ型水环式真空泵排出的气体是废气时候，在排气一端接有一水箱，废气和所带的一部分水排入水箱后，气体再由水箱的出管跑掉，而水就落入水箱的底部经回水管再回到泵内使用，如果循环时间长了便会发热，这时需从水箱的供水处供给一定的冷水。
当压缩机用时则在排气一端要接上一气水分离器，带水的气体进入分离器时便自动分开，气体山分离器的出口送到需要的地方去，而热水则经过自动的开关放出。(压缩气体时容易发热，水由SZ型水环式真空泵处出来后便成了热水)，在分防离器的底部也要不断地供给冷水补充被放走的热水，同时起冷却作用。
SZ型水环式真空泵使用说明：
SZ-1及SZ-2作SZ型水环式真空泵如(图四)所示，作压缩机如(图五)所示，SZ-3作真空泵或压缩机如(图六)所示，SZ-4作真空泵或压缩机如(图七)所示，他们都由水环式真空泵(1)，弹性联轴器，电动机(2)，气水分离器(3)，管路(4)及管路(5)，溢水管(6)等组成。
SZ型水环式真空泵及压缩机与气水分离器的工作过程如(图11)所示。气体由管路(11)经阀门(2)进入SZ型水环式真空泵(1)，然后经导气弯管(10)进入气水分离器或水箱(3)中，带水的气体在气水分离器中分离开后，气体再经阀门(9)送到需要的地方去，而水则留在水箱内，为了使箱内的水位保持一定而设有自动浮子开关(4)，当水位升高时浮子升起放水阀被打开，水就从管(12)流出，当水位降低时浮子下落，放水阀被关死，这样箱内的水便能保持着需要的水位。内水环的用水是由水箱供给的，供水量的大小靠连通管(6)上的阀门(7)调正。水由泵出来到水箱内，由水箱回到泵内，循环次数多了便会发热，尤其压缩气体发热更快，这样就而要由管(5)向箱内注入冷水。有时排气量超出需要时可将阀门(8)打开进行调解。
抽气设备与压气设备的区别仅在于气水分离器的构造有所不同，在第一种情况下，气水分离器中的压力等于大气压，在第二种情况下则等于排气压力，故多余的水通过浮子调整器从气水分离内放走。
SZ型水环式真空泵的安装说明：
1、SZ型水环式真空泵和电动机的安装：
首先将SZ型水环式真空泵安装在泵座上，在安装前先动手转动一下联轴器，以证实SZ型水环式真空泵内有没有卡住或其他损坏现象(整套泵的设备运抵安装地点时，包装已损坏或存放时受到潮湿，以及泵是在出厂后8个月再行安装者，应在安装前全部拆开检查清理)。
电动机固定在泵座上以后，应校正电动机轴与泵轴的同心度，当用直尺平行放在联轴器圆周上时，要求在整个圆周的任何位置都与联轴器圆周密合没有间隙，当联轴器间的轴向间隙都相等的时候，则达到了所要求的同心度(参见图八)。
电动机与泵轴，即使是极小的倾斜，也会引起轴承发热和零件的过早磨损等严重后果，若安装得正确时，当放松填料函后，用手就能轻便转动泵轴。SZ型水环式真空泵的进气口处应加装过滤装置，以防颗粒状物体进入泵内。
2、SZ型水环式真空泵气水分离器的安装：
气水分离器根据外形图安装在地基上。
若有必要改变安装位置时，应注意分离器的联结管路不得过长，转弯不得过急，否则水和气在管中流动损失必将增加，因此增加了泵排气端的压力，这样就减低了流量和真空度，增加了功率消耗。
