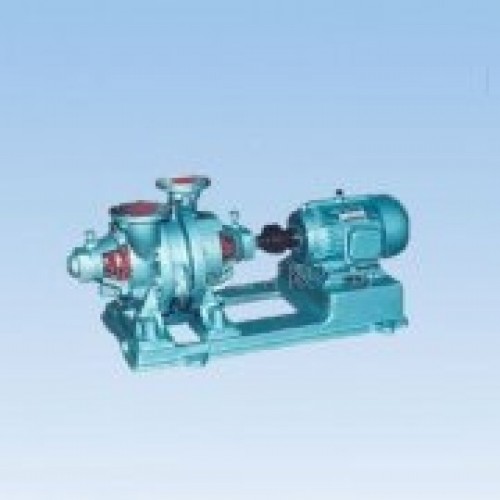

SZB型水环式真空泵概述：

　　SZB型水环式真空泵是悬臂式水环真空泵，可供抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体。最低吸入压力为-0.086Mpa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域。特别适合于做大型水泵引水用。

　　SZB型水环式真空泵目前制造的本型号泵有：SZB-4、 SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。

SZB型水环式真空泵的结构说明：

　　SZB型水环式真空泵结构如图一所示、工作室由泵体(2)、泵盖(1)构成，上有进排气口(详见图二)，下有放水螺塞(15)(见图二)，泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖(5)，内装填料(4)密封，泵体侧面的螺丝孔(16)(见图二)为补充水环消耗用水。 由铸铁制成叶轮(3)，有12个叶片呈放射状均分布，有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架((6)内的两个滚珠轴承(17)上，右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。从传动方向看，SZB型水环式真空泵泵轴为逆时针方向旋转(右边法兰为排气口，左边法兰为进气口)。

SZB型水环式真空泵的维护：

　　1、SZB型水环式真空泵启动前，须检査电机旋转方向是否与泵的旋转方向相符。启动SZB型水环式真空泵后，检査填料压紧程度是否适当(填料不宜过紧，正常压紧填料能使泵中的水成滴的向外漏出)轴承运转、润滑是否正常。

　　2、SZB型水环式真空泵启动后，从泵上的冷却管(安在泵体侧面的螺丝孔)(16)灌入冷却水，有汽水分离器者可从汽水分离器注入。供水量大小对泵的真空度、抽气量以及功率消耗均有影响，因此供水管的尺寸应严格控制在规定范围内，使压力在.MPa左右为宜，因此在供水管路上应装有阀门来调节供水量度大小。

　　3、SZB型水环式真空泵正常运转时，须检査是否有振动，细听泵内是否有杂声、并测定填料函和轴承温度(正常轴承温度不得比环境温度高出35℃但工作温度不得超过70℃)如果温度超高应立即停车检查原因。

　　4、SZB型水环式真空泵作为水泵引水用时，其运转期间将水泵内的空气全部吸出，直到将水泵内吸出水来以后，即开动水泵， 待水泵正常工作后将真空泵停车，并将吸气管路的阀门关闭。

SZB型水环式真空泵停车须按下列顺序：

　　1)关闭进气管路上闸阀。

　　2)关闭供水管路上的闸阀，停水后不宜立即停泵，应使泵继续运转1-2分钟，排出部分工作液。

　　3)关闭电动机。

　　4)如果停车时间超过一天，须将泵体底部的螺塞打开将泵体内水放净。

　　6、SZB型水环式真空泵在下列条件下使用时，应加装附属设备。

　　1)被抽除空气或气体中含有灰尘，必须在进气管上安装过滤器。

　　2)被抽气体中含有大量蒸汽时，必须在进气管前加装冷凝器。

　　3)抽除带有腐蚀性气体时，在进入SZB型水环式真空泵前，必须进行中和。

　　4)被抽除的气体或空气的温度超过35℃，在进入泵前必须经过冷却装置，以保证它的温度不超过35℃。

　　5)被抽除的气体或空气中含有大量液体时，必须在SZB型水环式真空泵的进气管前装置分离器。

　　6)SZB型水环式真空泵的起动电流往往超过电机额定电流几倍，必须配用起动开关。

SZB型水环式真空泵选型须知：

　　一、请提供以下详细数据：①SZB型水环式真空泵的产品名称与型号②SZB型水环式真空泵的真空度要求单位PA或MPA③SZB型水环式真空泵抽速要求单位L/S或M3/MIN④SZB型水环式真空泵的使用与否和工作条件⑤SZB型水环式真空泵的电机功率(KW)⑥SZB型水环式真空泵的转速(r/min)⑦SZB型水环式真空泵的电压〔V〕⑧SZB型水环式真空泵的进出口口径⑨SZB型水环式真空泵的材质要求⑩SZB型水环式真空泵是否带附件，以便我们的为您正确选型。

　　二、若已经由设计单位选定我公司的SZB型水环式真空泵的产品型号，请按SZB型水环式真空泵型号直接向公司销售部订购。

　　三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
