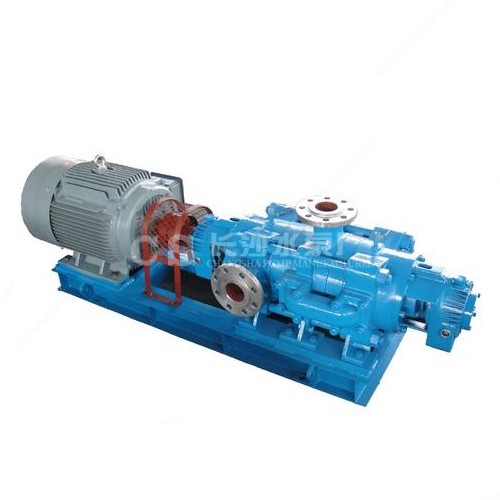

ZPDF型自平衡多级离心泵

产品分类:自平衡泵

产品简介:

ZPDF型自平衡多级离心泵是为满足用户需要,加速高压多级泵技术发展,采用国外同类产品的先进技术结合本公司多年设计经验,使用国家推荐的高

产品详情

ZPDF型自平衡耐腐蚀多级泵结构特点及性能参数简介


ZPDF型自平衡耐腐蚀多级泵概述:
       ZPDF型高效自平衡耐腐蚀多级泵是我公司为了满足用户的需要,以及加速国内多级泵的技术发展,我公司采用了多家国外同行生产产品的先进技术,结合本公司多年设计经验,使用国家推荐的高效节能水力模型,依据API610标准研究开发的高效高压耐腐蚀多级泵产品。该产品在国际行业内处于技术领先地位。具有高效区间宽、性能范围广、耐汽蚀性能好、使用寿命长、运转安全平稳、噪音低、易损件少、安装检修方便等优点。使得该产品的可靠性得到了极大的提高,无故障运行时间是普通泵的3倍以上,用户维护成本大大降低,从而降低泵的寿命周期内成本。

ZPDF型自平衡耐腐蚀多级结构特点
       ZPDF型高压自平衡节段式离心泵将传统耐腐蚀多级泵的结构形式进行了创新,取消了多级泵的轴向力平衡机构,是采用了平衡盘或平衡鼓结构的D、DF型普通多级泵最好的替代品。
       由于无平衡装置,既无平衡盘的摩擦损失又无平衡环的回流损失,所以水泵整体效率比同类其他多级泵提高了5-14%,同时也彻底解决了因平衡装置失效而导致的平衡盘和平衡盘座的磨损或转子咬死等各种故障,不仅延长了水泵的使用寿命,而且间接降低了维护成本。多年的用户使用反馈及现场运行证明,该产品的使用性能已经达到了国际同类产品中的先进水平。

ZPDF型自平衡耐腐蚀多级适用工况:
       ZPDF型自平衡多级泵主要用于输送不含固体颗粒、温度为-20℃~105℃的腐蚀性液体,泵的进口允许压力为0.6MPa。根据需要输送的化学液体选择适合的材质能极大避免设备损坏。

ZPDF型自平衡耐腐蚀多级设计标准:
       符合API610 8th /API610 9th /API610 10th 标准设计
       密封系统按照API682第二版设计


ZPDF型自平衡耐腐蚀多级泵型号意义:

  ZPDF150-80× 12 J A
  ZP:高效自平衡
  DF:单吸多级耐腐蚀化工离心泵
150:流量(m3/h)
  80:泵单级扬程(m)
  12:泵级数
  J:机械密封(不标注为填料密封)
A:叶轮第一次切割


ZPDF自平衡耐腐蚀多级主要用途:

  在工业用电站内给水输送
  在工业设备中的锅炉供水系统和冷凝水输送
  在石油,石油化工,煤化工,化学工业介质输送
  在剪切设备中的冷水输送
  在除氧化皮设备中的压力水输送
  在工业过程中的高压水生产
  化工工艺流程
  油田注水,矿山排水
  卤液采输
       压缩机、去氧化皮机、脱壳机等设备的水输送封。

ZPDF型自平衡耐腐蚀多级泵结构型式:
       泵的吸入口、吐出口方向可自行定制,转子轴向力由自平衡装置以及轴承平衡。轴封可为填料密封,也可为机械密封。转子的支承采用滚动轴承。

ZPDF型自平衡耐腐蚀多级泵旋转方向:
       从电机端看,泵为顺时针方向旋转。

ZPDF型自平衡耐腐蚀多级泵主要零件材质:
       用户根据具体使用情况需求,可选材质有灰铁、304、316、317L、904L、CD4、聚四氟乙烯等各种材质。

ZPDF型自平衡耐腐蚀多级泵成套范围:
       成套供应泵、电机、联轴器、防护罩、进出口法兰、压力表、温度计、公用底座或本身底座等。
