     N型冷凝泵概述：
     N型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。

     N型冷凝泵参数范围：
     流量Q  11~120m³/s
     扬程H  12~143m

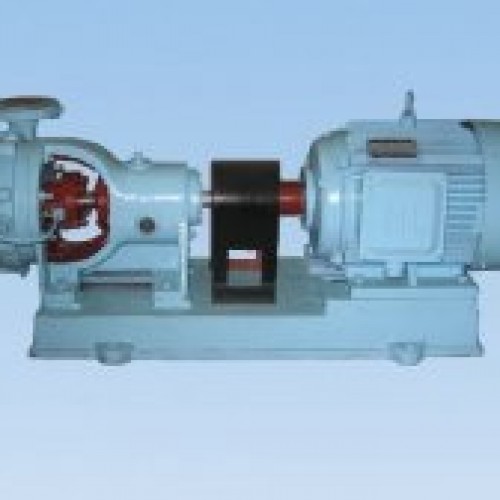

     N型冷凝泵的图片：



     N型冷凝泵型号说明：
     100N－45
     100－泵进口口径（mm）
     N－冷凝水泵
     B－悬架式
     45－泵的设计扬程m
     GN L₃－A  GN L₃－B
     G－高吸程
     N－冷凝水泵
     L－立式
     3－泵进口口径为3寸
     A、B－两种不同叶轮外径

     N型冷凝泵结构型式：
     NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。

     N型冷凝泵旋转方向：
     从电机端看，泵为逆时针方向旋转

     N型冷凝泵主要零件材质：
     泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为优质碳素钢。

     N型冷凝泵成套范围：
     成套供应泵、电机、联轴器、止回阀、闸阀。


     N型冷凝泵的型号参数：


参数   型号	流量 Q		扬程 H	转速 n	轴功率 Pa	配带电动机		效率 η	必须汽 蚀余量	叶轮名 义直径	进出 口径	泵重
						功率	型号
	m3/s	L/s	m	r/min	kw	kw		%	m	mm	mm	kg
100NB-45	14.4 24.0 31.0	4.00 6.67 8.61	54 50 42	2980	4.81 6.05 6.3	7.5		45 57 60	0.61 0.81 0.88	196
100NB-45A	13 18 22	3.61 5.00 6.11	48 46 45	2900	3.8 4.3 4.7	5.5		45 52 57	0.61 0.71 0.81	185
100NB-60	21.6 36 50.4	6 10 14	69 65 61	2930	9.26 11.75 13.97	15 18.5		44 54 60	0.7 0.8 1	210
100NB-60A	21.6 36 50.4	6 10 13.9	41 39 37	2930	5.61 7.21 13.97	11		43 53 58.5	0.75 0.90 1.1	175
3N6H	16.5 22 30	4.8 6.1 8.3	68 67 64	2930	6.79 8.03 9.51	11 15		45 50 55	0.75 0.85 1.05	222
3N6	16.5 22 30	4.8 6.1 8.3	62 61 58	2930	6.65 7.40 8.80	11		44 49 55	0.75 0.85 1.05	215
3N6×2	18 26 34	5 7.22 9.45	131 128 123	2950	15.29 17.43 19.98	22		42 52 57	0.8 0.95 1.15	首215 次222
3N6×2A	18 26 34	5.00 7.22 9.45	108 105 101	2950	12.9 14.6 16.7	18.5		41 51 56	0.8 0.95 1.15	首215 次205
4N6H	30 40 50 65	8.33 11.1 13.9 16.7	78 76 72 65	2950	13.3 15.3 16.9 20.2	22		48 54 58 57	0.85 0.95 1 1.15	230
4N6	30 40 50 60	8.33 11.1 13.9 16.7	66 64 61 59	2950	11.46 13.15 14.45 17.21	18.5 22		47 53 57.5 56	0.85 0.95 1 1.1	215
4N6A	30 40 50	8.33 12.5 13.9	40 38 37	2930	6.67 7.5 8.85	11		49 55.5 58.5	0.9 1 1.1	175
4N5×2	30 45 50	8.33 12.5 13.9	110 105 101	2930	19.2 23.8 24.1	30		47 54 57	0.95 1.1 1.2	首220 次210

 167




参数   型号	流量 Q		扬程 H	转速 n	轴功率 Pa	配带电动机		效率 η	必须汽 蚀余量	叶轮名 义直径	进出 口径	泵重
						功率	型号
	m3/s	L/s	m	r/min	kw	kw		%	m	mm	mm	kg
4N5×2A	30 45 50	8.33 12.5 13.9	100 95 91	2950	17.4 21.5 21.7	30		47 54 57	0.95 1.1 1.2	首215 次195
4N6×2H	30 45 50	8.33 12.5 13.9	135 130 123	2950	23 29 33.5	37		48 61 60	0.95 1.15 1.25	首230 次220
6N6	40 65 95 115	111 18 26.4 32	92 91 89 86	2950	23.3 29.5 34.5 38	45		43 54 67 71	0.8 0.9 1.05 1.2	262
6N6A	36 54 80 100	10 15 22.2 27.8	70 69 68 66	2950	16.3 19.1 22.8 26.1	30		43 53 65 69	0.8 0.9 1 1.1	225
6N6B	36 60 90 108	10 16.7 25 30	86 85 82 78	2950	19.6 25.7 30 33.3	37		43 54 67 69	0.8 0.9 1.05 1.15	245
3NBA-5	15 20 25 30	4.17 5.56 6.94 8.33	30 28 25 22	2980	2.29 2.60 2.85 3.10	5.5	Y 132S1-2 YB	53.4 58.7 59.8 58.0	7.30 8.30 9.30 10.30	160	80 45	45
GNL3-A	5 6 9 11	1.39 1.67 2.50 3.06	44 42 39 34	2980	1.71 1.78 2.03 2.00	3.0	Y 100L-2 YB	35 38 47 51	0.6 0.62 0.65 0.7	140	80 50	140
GNL3-B	12 15 18 20	3.33 4.17 5.00 5.56	48 45 41 38	2980	3.08 3.54 3.87 4.06	5.5	Y 132S1-2 YB	51.0 52.0 52.0 51.0	0.65 0.70 0.72 1.05	147	80 50	140
GN3/12	5 7 9 12 15	1.39 1.94 2.50 3.33 4.17	41 39 36 32 25	2980	1.51 1.65 1.76 1.97 2.08	2.2	Y 90L-2 YB	37 45 50 53 49	0.8 0.8 0.8 1.2 1.2	134	80 50	45
2.5N3×2	8 10 12	2.22 2.78 3.33	52.5 51.5 50.5	2980	3.05 3.42 3.75	5.5	Y 132S1-2 YB	37.5 41 44	1.9 2.0 2.2	148	65 50	53
