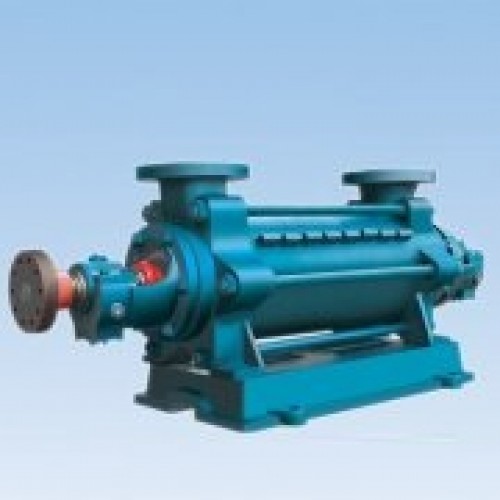

DG型卧式多级锅炉给水泵概述：

　　DG型卧式多级锅炉给水泵采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

　　DG型卧式多级锅炉给水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。

DG型卧式多级锅炉给水泵结构型式：

　　DG型卧式多级锅炉给水泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。

　　该系列多级泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

　　泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

　　轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。

DG型卧式多级锅炉给水泵参数范围：

　　流量Q 6~346m3/s

　　扬程H 102~1056m

DG型卧式多级锅炉给水泵型号说明：

　　DG25-50×3

　　DG-单吸、多级锅炉给水泵

　　25-流量(m3/h)

　　50-泵单级扬程(m)

　　3-泵级数

　　40DGⅠ40×3

　　40-泵进口口径(mm)

　　DG-单吸、多级锅炉给水泵

　　40-泵单级扬程(m)

　　3-泵级数

DG型卧式多级锅炉给水泵旋转方向：

　　从电机端看，泵为顺时针方向旋转。

DG型卧式多级锅炉给水泵成套范围：

　　成套供应泵、电机、止回阀、闸阀、公用底座或本身底座，泵为顺时针旋转。
